ข้อกำหนดระบบถ่ายภาพความร้อน 15-300 มม. F4 คือ
การถ่ายภาพความร้อนที่ระบายความร้อนด้วย MWIR ขั้นสูงที่ใช้สำหรับการตรวจจับระยะไกล
แกนระบายความร้อน MWIR ที่มีความไวสูงพร้อมความละเอียด 640x512 สามารถ
ให้ภาพที่ชัดเจนมากด้วยความละเอียดสูงมาก15 มม. ～ 300 มม
เลนส์อินฟราเรดซูมต่อเนื่องที่ใช้ในผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ
แยกแยะเป้าหมายเช่นคนยานพาหนะและเรือในระยะไกล

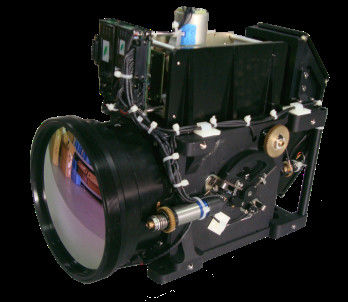

                                                        รูปที่ 1 ภาพความร้อน

1 ข้อกำหนดทางเทคนิค

1.1 เครื่องตรวจจับ
เครื่องตรวจจับ MCT 640 × 512
ช่วงสเปกตรัม 3.7 ~ 4.8μm
พิกเซล pitch 15μm
วิธีการทำความเย็นตู้เย็น Stirling

1.2 เลนส์
ทางยาวโฟกัส 15 ㎜ ～ 300 ㎜ซูมต่อเนื่อง
ฉ 4

1.3 ประสิทธิภาพ
ช่วง FOV 1.83 ° (H) × 1.46 ° (V) ถึง 36.5 ° (H) × 29.2 ° (V)
เวลาในการทำความเย็น≤8นาทีในอุณหภูมิปกติ
สัญญาณวิดีโออนาล็อกรูปแบบ PAL มาตรฐานเอาต์พุตวิดีโอ
ความถี่เฟรม 50Hz
NETD ≤25mk @ 25 ℃
แหล่งจ่ายไฟ DC 24 ~ 32 V พร้อมขั้วไฟฟ้าย้อนกลับ
การป้องกัน
การใช้พลังงาน≤15W @ 25 ℃สถานะคงที่
≤30W @ 25 ℃จุดเริ่มต้นสูงสุด
อุณหภูมิการทำงาน -30 ℃ ~ 55 ℃
อุณหภูมิในการจัดเก็บ -40 ℃ ~ 70 ℃

1.4 คำสั่งและการควบคุม
ควบคุมการสื่อสาร RS232
การแก้ไขการแก้ไขด้วยตนเอง / การแก้ไขพื้นหลัง
ขั้วควบคุมสวิตช์ร้อนสีขาว / ดำ
ซูมอิเล็กทรอนิกส์× 2 / × 4 ซูมอิเล็กทรอนิกส์
การปรับปรุงภาพใช่
ใช่
การเปลี่ยนภาพแนวนอน / แนวตั้ง

2 พารามิเตอร์ทางกายภาพ

น้ำหนัก≤2200g
ขนาดดูด้านล่าง

รูปที่ 2.ภาพประกอบขนาดเครื่องจักรกล

3 คำจำกัดความของอินเทอร์เฟซไฟฟ้าหลัก


ตารางที่ 1. นิยามพินขั้วต่อ (HARWIN: M80-5401605)

รูปที่ 3.แผนภาพลำดับพิน M80-5401605
