รายละเอียดสินค้า:
|
| เวลาตกตะกอน: | 5 นาที | ทัศนคติ: | 00.02 องศา 1 σ |
|---|---|---|---|
| ความแม่นยำของหัวเรื่อง: | 0.1Sec (LAT), 1σเป็นอิสระ | ยก: | 5 ซม. หรือ 5% |
| อัตราการหมุน: | ± 400deg/s | การเร่งความเร็ว: | ±20ก |
| อุณหภูมิการทํางาน: | -40℃~+70℃ | อุณหภูมิในการจัดเก็บ: | -55℃~+85℃ |
| การสั่นสะเทือน: | 0.04g²/hz@20~2000Hz | ช็อก: | 30g@6ms รักษาความถูกต้อง 50g@11ms ไม่มีความเสียหาย |
| พลังงานไฟฟ้า: | 18V ~ 36V DC | การบริโภค: | ≤15w |
| ขนาด (W × D × H): | 180 × 180 × 150 มม. | น้ําหนัก: | ≤4.8kg |
| กันน้ํา: | IP66 | พอร์ต RS232/RS422: | 4 เอาต์พุต/2 อินพุต |
| พอร์ตอีเธอร์เน็ต: | 4 เอาต์พุต/2 อินพุต | สายพับ: | 2 การออก/4 การเข้า |
| รูปแบบข้อมูล: | NMEA0183, ASCII, BINARY | เอ็มทีบีเอฟ: | 80000ชม |
| การรับประกัน: | สามปี | ||
| เน้น: | 0.02deg เข็มทิศไจโรเรือ,เข็มทิศไจโรทางทะเล 0.02deg,เข็มทิศไจโรอิเล็กทรอนิกส์ IP66 |
||

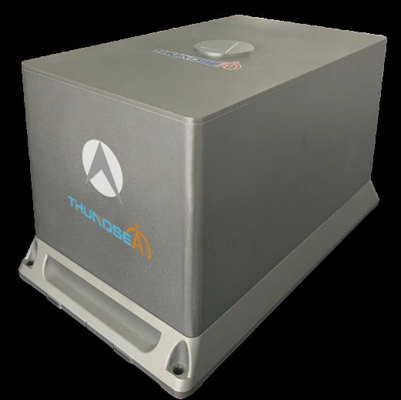

FG-800A เป็นหน่วยอ้างอิงแนวทางและทิศทาง เป็นเข็มทิศกลมและเซ็นเซอร์การเคลื่อนไหวที่ใช้ในการวัดตําแหน่ง ความเร็ว ท่าทาง ความเร็วมุม และความเร่งของเครื่องบินระบบนี้ประกอบด้วย 3 จิโรไฟเบอร์ออปติกที่มีอัตราค่าใช้จ่ายสูงและประสิทธิภาพสูง, เครื่องวัดความเร่งควอตซ์ 3 เครื่อง และ PCB การประมวลผลไฟฟ้า เครื่องวัดการเคลื่อนไหวด้วยไฟเบอร์ออปติก เพื่อวัดแนวทาง และเครื่องวัดความเร่งเพื่อวัดความเร่งFG-800A ถูกออกแบบตามมาตรฐานทหารและการป้องกันไฟฟ้าแม่เหล็ก การสมดุลความร้อน และการปัดปิด เป็นการพิจารณาอย่างครบถ้วน เพื่อรับประกันผลงานที่ดีเยี่ยม แม้ในสภาพที่รุนแรง
ลักษณะ
• การปรับตัวเองในตอนแรก โดยใช้สแตติกหรือไดนามิก
• การปรับปรุงปริมาตรความผิดพลาดและการชดเชยในช่วงอุณหภูมิเต็ม
• อินเตอร์เฟซสําหรับ GNSS/Odometer/DVL
• โหมดการนําทางที่สามารถตั้งค่าได้
• ความแม่นยําสูง
• ส่งเสียงในเวลาจริง
• มาตรฐาน ทหาร
การใช้งาน
• กัมปัสสําหรับยานทางทะเล
• การนําทางและตําแหน่งของยานยนต์ใต้น้ํา
• การตั้งตําแหน่งและการค้นหาทิศเหนือสําหรับรถที่ดิน
• การปรับความมั่นคงและการควบคุมสําหรับพกพาที่เคลื่อนไหว
• การ วัด ทัศนคติ
ออกไปการวาดเส้น
| การแสดง | การตั้งเวลา | 10 นาที |
| ทัศนคติ | 00.01 องศา, 1 σ | |
| ความแม่นยําของเส้นทาง | 0.05°,1σ อัตโนมัติ | |
| 00.02 องศา พร้อม GPS | ||
| สูง | 5 ซม. หรือ 5% | |
| ระยะการวัด | อัตราการหมุน | ± 400deg/s |
| การเร่ง | ± 20 กรัม | |
| สถานที่ทํางาน | อุณหภูมิการทํางาน | -40°C~+60°C |
| อุณหภูมิในการเก็บ | -55°C~+70°C | |
| การสั่นสะเทือน | 0.04g2/hz @ 20~2000hz | |
| โชค | 30g @ 6ms/50g @ 11ms | |
| คุณสมบัติไฟฟ้า | พลังงานไฟฟ้า | 18 ~ 36VDC |
| การใช้ | ≤15W | |
| ขนาด ((W x D x H) | 171 × 308 × 172 มิลลิเมตร | |
| ลักษณะทางกายภาพ | น้ําหนัก | ≤6.8kg |
| กันน้ํา | IP 65 | |
| อินเตอร์เฟซ | สายพาน RS232/RS422 | 2 การออก/4 การเข้า |
| Port Ethernet | 1 รายการ | |
| สนาม CAN | 2 ผลิต | |
| รูปแบบข้อมูล | NMEA 0183, ASCII,BINARY | |
| ความน่าเชื่อถือ | MTBF | 80000 ชั่วโมง |
| การรับประกัน | 3 ปี |
